原理及特征：
本机采用薄膜蒸发与喷雾干燥相结合的 油水分离技术，设置有与流量相匹配的（双级）真空抽速和加热功率，并配有高效脱气元件，使本机具有最佳脱气脱水功能。
常温处理绝缘油，性能指标超过国家标准。
采用复合微孔过滤技术，纳污能力强，过滤精度高。
小型高效，操作可靠，移动方便，特别适于现场处理绝缘油。
用途
用于过滤超高压变压器油，适于110KV~500KV送变电设备油处理。
在现场进行油处理并对受潮的电气设备进行真空干燥；
对新装或检修变压器抽真空，同时进行真空注油。

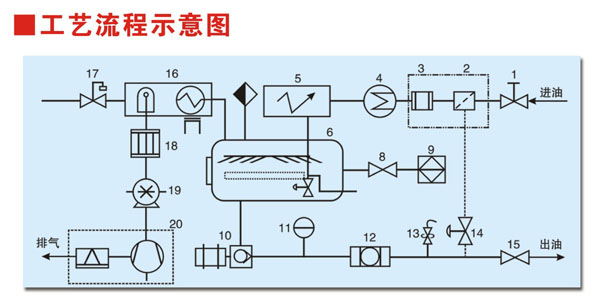

在真空状态下，油液经粗滤器(2)和磁滤器(3)后进入电加热器(4)，再流经电子分离(5)进入真空脱气罐（6）进行油水分离，水分和气体经消沫器（16）、冷却器（18）、罗茨泵（19）和真空泵（20）排除，脱去水分和气体后的油经油泵（10）输送至精过滤器（12）除去杂质后，输出净化油。

技术性能指标：
Technical indexes of treated oil:
    油击穿电压　Breakdown voltage：           65～75　KV
    油中含水量　Water content：               2～5　　PPm
    油中含气量　Gas content：                 ≤0.1%
    乙炔　含量：ethine content                = 0
    氢气　含量：hydogen content               = 0
    含杂质粒度Grain size of impurities：      ≤1um无游离碳
    介质损耗因数Dielectric loss：　           tgδ(90℃) ≤0.003

ZYA-系列  技术参数表
指 标 名 称 Item单位UnitZYA -50ZYA -100ZYA -150ZYA -200ZYA -300ZYA -500
流 量
L/min
50
100
150
200
300
500
工作真空度
Mpa
-0.09～-0.099
工作压力
Mpa
≤0.4
≤0.4
≤0.4
≤0.4
≤0.4
≤0.4
油击穿电压
Kv
≥55
≥60
≥60
≥60
≥60
≥60
无故障工作时间
H
4000
连续工作时间
H
150
恒温控制范围
℃
20-80（本机适于常温过滤变压器油）
电源

~50Hz 380V(根据用户要求定)/（or as needed）
工作噪声
dB(A)
≤70
≤75
≤80
≤80
≤82
≤85
加热功率
KW
24
48
60
90
120
180
总电功率
KW
29.5
55
67.5
99
132
195
进（出）口管径
mm
32
38
38
44
50
80
设备重量
Kg
650
1200
1450
1750
2500
3500
外形尺寸
长L
mm
1500
1650
1800
1850
2000
2650
宽W
mm
850
1000
1100
1200
1250
1650
高H
mm
1500
1700
1750
1750
2000
2300

ZYAA型/电子双级真空滤油机

1．适用油品：满足特高压（750KV以上）变压器。
2．特点：高效脱气脱水，超高精度过滤杂质，清洁度达NAS：0～2级 滤油要求。
3．服务方式：可上门服务，为用户现场过滤变压器油，滤油指标达到超高压或特高压变压器油标准。
4．技术指标：
   油击穿电压                    ≥70～80KV
   油中含水量                    ≤2～5ppm
   油中含气量                    ≤0.1%
   乙炔含量                       =0
   氢气含量                       =0
   含杂质粒度                     NAS：0～2级
   介质损耗因数                   tgδ（90℃）≤0.001
