产品列表

用途

主要用于净化不合格的变压器油、互感器油、开关油等，可现场带电工作，也可用于变压器的真空注油、真空干燥。能够高效去除油中的水分、气体和杂质，提高闪点和耐压值。

原理及特征：

本机采用薄膜蒸发与喷雾干燥相结合的油水分离技术，设置有与流量相匹配的真空抽速和加热功率，并配有高效脱气元件，使本机具有最佳脱气脱水功能。

采用电子强化分离，使油中溶解水转化为游离水，易于被真空分离而脱除。常温处理绝缘油，性能指标超过国家标准。

采用复合微孔过滤技术，纳污能力强，过滤精度高。

小型高效，操作可靠，移动方便，特别适于现场处理绝缘油。

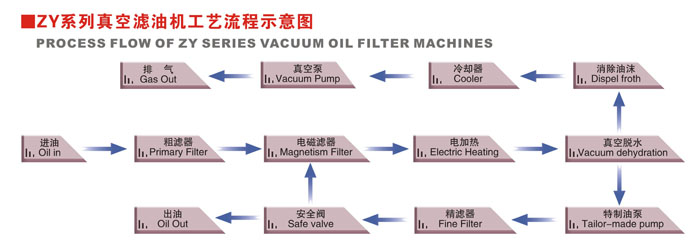

工作流程：

油液经粗滤器靠真空负压吸入至加热系统加热后，油温上升，在真空脱气塔中油气分离，水分和气体经真空泵排除，脱去水分和气体后的油经油泵输送到精过滤器除去杂质后，输出净化油。

ZY系列真空滤油机参数表
The technical specification of ZY series vacuum oil filter machines

指标名称 Item		单位Unit	ZY-10	ZY-20	ZY-30	ZY-50	ZY-100	ZY-150	ZY-200
流量 Flowrate		L/min	10	20	30	50	100	150	200
工作真空度Vaccum Range		Mpa	-0.09～-0.099
工作压力 Working Press		Mpa	≤0.35	≤0.35	≤0.35	≤0.35	≤0.4	≤0.4	≤0.4
油击穿电压 Breakdown Voltage		Kv	≥55	≥55	≥55	≥55	≥60	≥60	≥60
油中含水量Water Content		PPM	≤8
油中含气量Gas Content		%	≤0.1
含杂质颗粒Impurity Size		um	≤5
无故障工作时间 Working Without Trouble		H	4000
连续工作时间 Continuous Work		H	150
恒温控制范围 Temperature Range		℃	20-80（本机适于常温过滤变压器油）
电源Power Supply			~50Hz 380V(根据用户要求定)/（or as needed）
工作噪声Working Noise		dB(A)	≤65	≤65	≤70	≤70	≤75	≤80	≤80
加热功率Heating Power		KW	6	12	16	21	48	60	72
总电功率Total Power		KW	7.5	13.5	18	24	53	66	78
进（出）口管径 Inlet(Outlet) Diameter		mm	19	25	25	32	38	38	44
设备重量Net Weight		Kg	180	280	320	450	800	950	1200
外形尺寸 Overall Dimensions	长L	mm	960	1000	1050	1300	1600	1700	1700
	宽W	mm	700	700	750	850	1000	1000	1100
	高H	mm	1250	1300	1300	1500	1700	1750	1750
