矿井水处理设备供货及技术方案
需方：德阳****磷矿有限公司 供方：重庆潜光机电研究所 一、项目：设计规模为日处理水量6000m3/d、小时平均处理水量250m3/h,自矿井水流入管管口至矿井水处理排放口之间的水处理工程设计及建设，其水量水质净化要求如下： (1)招标工程的设计,包括矿井水处理的工艺设计、设备选择、水处理系统建设布局、土建、电气、自控、总磷在线监测系统等的设计; (2)招标工程所需全部设备、辅材的选择和供货； (3)设备的现场安装、调试和试运行； (4)电气、自控、处理排放水总磷在线监测系统等的安装和调试； (5)整套水处理系统的试运行，直至72小时性能考核合格； (6)工艺设计要求的所有工程项目建设。 （7）设备要求：技术先进，简单可靠，自动运行，维护工作量少，运行成本低，材料成本费用大约0.3-0.5元/吨。 二、供需双方已于6月15日时堪察现场，供方已在现场取水样进行试验化验，试验结果：能够满足煤矿水净化排放要求。两处净化水质水量及环境条件基本相同，可用同样技术方案： 1、工艺流程图及净水指标要求请见另页：（土建及设备平面图见另页）

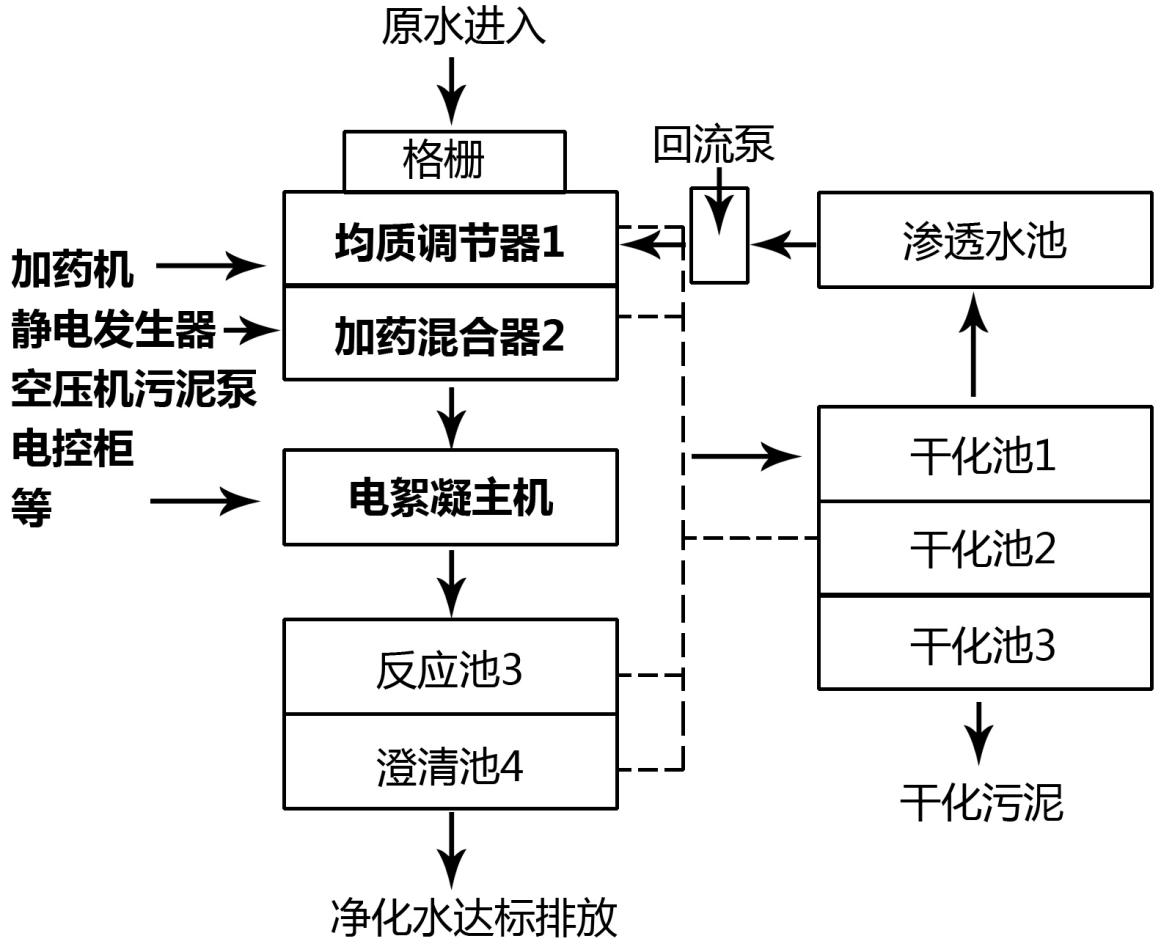

2、净水工艺过程：矿井原水——格栅池初步滤除石块树村等杂物——初沉池1内自然沉降并调节水量——调节池2调节待处理水量并铺助沉降——主机反应后排入——反应池3，均质反应沉降污泥——澄清池4进一步澄清后水达标排 3、污泥排放和干化： 经初沉池1，调节池2，反应池3，澄清池4内沉降的污泥，通过底部气动阀门和污泥泵定期排入干化池1、2、3——干化时渗透水池内的水被回流泵送回初沉池1，干化后的污泥，人工清除，堆放待用。 4、空压机，加药机，循环泵，污泥泵及电控柜辅助系统自动运行。 三、主要设备清单 序号 | 名称 | 规格型号 | 数量 | 备注 | 01 | 主机进水泵 | 流量20m³/h，DN50杨程15m | 1台 |
| 02 | 污泥回流泵 | 流量20m³/h，DN50杨程15m | 1台 |
| 03 | 清水回流泵 | 流量8m³/h，DN50，杨程15m | 1台 |
| 04 | 一体化主机 | 过水部分为不锈钢 | 1台 |
| 05 | 成套加药机 | 300L，0.75kw | 1-2台 |
| 06 | 加药计量泵 | 带定时，自动调节流量 | 1-2台 |
| 07 | 空气压缩机 | 用于气动阀门，充气搅拌等 | 1台 |
| 08 | 不锈钢气动阀门 | 法兰式DN5U | 4 |
| 09 | 不锈钢气动阀门 | 螺纹式DN5U | 4 |
| 10 | 液位浮球 | 1-2m | 3套 |
| 11 | PLC控制器 | 潜光所 | 1 |
| 12 | 彩色触摸屏 | 潜光所 | 1 |
| 13 | 电控柜 | 潜光所 | 1 |
| 14 | 管道，阀门，弯头 | 不锈钢 | 1批 |
| 15 | 电线，电缆 | 备电器及控制 | 1套 |
| 16 | 设备安装，调试 |
| 1项 |
| 17 | 主机推流器 | 流量250m³/h |
|
|
原水标准—— 矿井水水质满足下表情况： 矿井水水质 | 序号 | 项 目 | 原水水质 | 1 | PH | 6－9 | 2 | 总磷（以P计）（mg/L） | <10 | 3 | SS（mg/L） | <100 |
处理能力—— 根据综合排水24h最大涌水量为6000m3，系统处理能力为6000m3/d。 出水标准—— 工程质量应达到相关行业验收规范合格标准；矿井水处理后的总排水水质达到《地表水环境质量标准》（GB3838-2002）Ⅱ类标准，同时满足《四川省岷江、沱江流域水污染物排放标准》（DB51/ 2311—2016）规定 矿井水总排出水水质 | 序号 | 项 目 | 出水水质 | 1 | pH | 6－9 | 2 | 总磷（以P计）（mg/L） | ≤0.1 | 3 | SS（mg/L） | ≤100 |
四、分工： 1、（需方提供工艺参数要求）供方完成土建设施工，并协助需方安装管道及设备，化验费用由需方承担，若需二次化验，化验费由需供方承担。 2、需方完成反应主机，加药机，空压机（用于气动阀门控制充气及搅拌）及污泥泵，回流泵，管道阀门等的设计，制作，采购，安装使用。指导设备调试运行维护，提供安全操作说明书等。 需方： 供方：重庆潜光机电研究所 银行： 银行：工商银行重庆大坪支行 帐号： 帐号：3100024309024534233 电话： 售后电话：023-68586077 代表： 代表： 日期： 日期：2019.6.27
|
